Ethernet Kabloları Nelerdir? Bağlantı ve Kullanım

Ethernet kabloları, ağ cihazları arasında veri taşıyan, dört bükümlü çift içeren bakır kablolardır. Sekiz iletken, dörder çift hâlinde birbirine sarılmıştır. Bu bükme işlemi süs değildir: çiftlerin birbiriyle sarılması, dışarıdan gelen gürültünün iki telde eşit oluşmasını ve alıcı tarafta birbirini yok etmesini sağlar.

Kısaca: Ev ve ofis için Cat6 yeterlidir; 1 Gbps’i her mesafede, 10 Gbps’i 55 metreye kadar taşır. 10 Gbps’i tam 100 metre taşımak gerekiyorsa Cat6a seçilir. Cat5e hâlâ çalışır ama yeni tesisatta tercih edilmemelidir.

Ethernet’te değişmeyen tek kural 100 metre sınırıdır. Bu, kategori ne olursa olsun geçerlidir; Cat8 bile bu mesafeyi uzatmaz. Sınırın sebebi bant genişliği değil, çarpışma algılama zamanlamasıdır. Daha uzun mesafe gerekiyorsa araya switch konur veya fiber optik kullanılır.

Kablo kategorileri

Kategori	Bant genişliği	Hız / mesafe	Durum
Cat5	100 MHz	100 Mbps / 100 m	Eskimiş
Cat5e	100 MHz	1 Gbps / 100 m	Yaygın, yeterli
Cat6	250 MHz	1 Gbps / 100 m · 10 Gbps / 55 m	Önerilen
Cat6a	500 MHz	10 Gbps / 100 m	Kurumsal standart
Cat7	600 MHz	10 Gbps / 100 m	Özel konnektör ister
Cat8	2000 MHz	25–40 Gbps / 30 m	Veri merkezi

Yüksek kategori her zaman daha iyi değildir. Cat8 yalnızca 30 metreye kadar yüksek hız verir ve kalındır, kıvrılması zordur. Ev ve ofis kurulumlarında Cat6 ile Cat6a arasında karar vermek yeterlidir.

UTP, FTP, STP: ekranlama farkı

Kablo adındaki harfler ekranlamayı anlatır ve doğru seçim ortamdaki elektriksel gürültüye bağlıdır.

UTP (ekransız): En yaygın tiptir. Ekranlama yoktur, korumayı yalnızca bükümlü çift yapısı sağlar. Ev ve ofis için fazlasıyla yeterlidir, ince ve esnektir.

FTP / F-UTP (folyo ekranlı): Tüm çiftlerin etrafında folyo vardır. Elektrik hatlarına yakın geçen ve motorlu ekipman bulunan ortamlar için uygundur.

STP / S-FTP (örgü + folyo): En yüksek koruma. Endüstriyel tesisler, kaynak makineleri ve yüksek gerilim hattı yakınları için.

Kritik uyarı: Ekranlı kablonun faydası ancak ekranın düzgün topraklanmasıyla ortaya çıkar. Topraklanmamış ekran anten gibi davranır ve gürültüyü artırır. Bu durumda UTP kullanmak daha iyidir.

Ekranlı kablo kullanılacaksa RJ45 konnektörler de metal gövdeli olmalıdır; plastik konnektörle ekran devreye girmez.

100 metre kuralı

Bakır ethernet hattında toplam uzunluk 100 metreyi geçemez. Bunun 90 metresi sabit tesisat (yatay kablolama), kalan 10 metresi iki uçtaki patch kablolarıdır. Kategori yükseltmek bu sınırı değiştirmez.

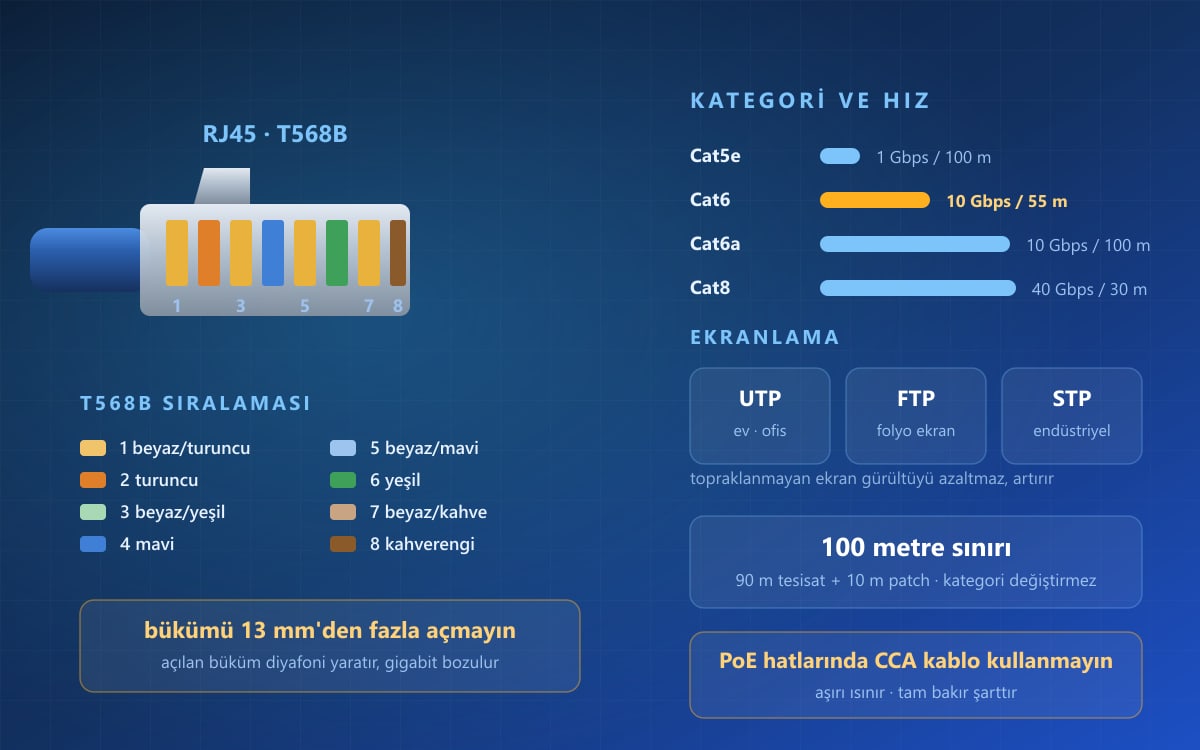

T568B renk sıralaması

1 — Beyaz/turuncu
2 — Turuncu
3 — Beyaz/yeşil
4 — Mavi
5 — Beyaz/mavi
6 — Yeşil
7 — Beyaz/kahverengi
8 — Kahverengi

Konnektör klipsi aşağı bakarken soldan sağa bu sıra uygulanır. T568A adında ikinci bir standart daha vardır; turuncu ve yeşil çiftler yer değiştirir. İkisi de çalışır — önemli olan kablonun iki ucunda aynı standardı kullanmaktır. Türkiye’de yaygın kullanım T568B’dir.

Sonlandırma hataları

Ağ sorunlarının büyük bölümü kablodan değil, uç yapımından kaynaklanır.

Büküm açma uzunluğu: Konnektöre girmeden önce çiftler mümkün olduğunca az açılmalıdır. 13 mm‘den fazla açılan büküm, diyafoni (crosstalk) yaratır ve yüksek hızda bağlantıyı bozar.

Çift bozma: Renk sırası ezberden değil standarda göre uygulanmalıdır. Rastgele bir sıra ile yapılan uç kısa mesafede “çalışıyor” görünür ama çiftler bozulduğu için uzun mesafede ve gigabit hızda başarısız olur.

Kılıf konnektörün içinde kalmalı: Dış kılıf kıskaç tarafından sıkıştırılmazsa kablo çekildiğinde teller konnektörden çıkar.

Kesim düzgünlüğü: Sekiz telin ucu aynı hizada olmalıdır; kısa kalan tel altın pinle temas etmez.

Doğru pens: Cat6 konnektörler Cat5 pensiyle düzgün sıkışmayabilir. Uç yapıldıktan sonra kablo test cihazıyla 1-8 sırası doğrulanmalıdır.

PoE: kablo üzerinden besleme

PoE (Power over Ethernet), veri kablosu üzerinden cihaza elektrik de taşıyan standarttır. IP kamera, kablosuz erişim noktası ve IP telefonlarda kullanılır.

Standartlar: 802.3af yaklaşık 13 W, 802.3at (PoE+) yaklaşık 25 W, 802.3bt (PoE++) 51-71 W’a kadar güç sağlar.

Avantajı: Cihazın bulunduğu yere priz çekmek gerekmez. Yüksekteki kameralar ve tavandaki erişim noktaları için büyük kolaylıktır.

Kablo etkisi: PoE ile akım taşınırken kablo ısınır. Çok sayıda PoE hattı aynı kanaldan geçiyorsa sıcaklık artar ve veri performansı düşer. Yüksek güçlü PoE için Cat6 ve üzeri önerilir.

CCA kablodan kaçının: Bakır kaplı alüminyum (CCA) kablolar ucuzdur ancak direnci yüksektir. PoE altında aşırı ısınır ve yangın riski yaratır. PoE kullanılacak her hatta tam bakır kablo şarttır.

Patch kablo mu, tesisat kablosu mu?

Özellik	Patch (esnek)	Tesisat (solid)
İletken	Çok telli	Tek telli
Esneklik	Yüksek	Düşük
Sinyal kaybı	Biraz daha fazla	Daha düşük
Kullanım	Cihaz–priz arası	Duvar içi, kanal
Sonlandırma	RJ45 konnektör	Keystone / patch panel
Uzunluk	Kısa (1–5 m)	Uzun (90 m’ye kadar)

Sık yapılan hata, tek telli tesisat kablosuna RJ45 konnektör takmaktır. Tek telli iletken bükülmeye dayanmaz; konnektör dibinde zamanla kırılır. Doğru yöntem tesisat kablosunu keystone jak veya patch panele sonlandırmak, cihaza ise hazır patch kablo ile bağlanmaktır.

Sık yaşanan sorunlar

Bağlantı var ama hız 100 Mbps’te kalıyor

Gigabit için sekiz telin de bağlı olması gerekir. Uçta bir çift eksik veya kopuksa bağlantı kurulur ama hız 100 Mbps’e düşer. Kablo test cihazıyla tüm pinler doğrulanmalıdır.

Bağlantı kopup kopup geliyor

Sonlandırmada büküm fazla açılmış olabilir. Ayrıca kablo elektrik hattına paralel ve yakın çekilmişse gürültü toplar. Güç kablolarından en az 20 cm uzakta ve dik açıyla kesişecek şekilde geçilmelidir.

PoE kamera açılmıyor

Switch’in PoE bütçesi yetersiz olabilir veya cihaz 802.3at isterken switch 802.3af sağlıyordur. CCA kablo kullanılıyorsa gerilim düşümü nedeniyle cihaz beslenemez.

Kablo test cihazı sırayı karışık gösteriyor

İki uçta farklı standart (bir uç T568A, diğer uç T568B) uygulanmıştır. Bu, eskiden “crossover” kablo yapmak için kullanılırdı; modern cihazlar otomatik algıladığı için artık gerekmez.

Uzun mesafede bağlantı yok

100 metre sınırı aşılmıştır. Araya bir switch koymak veya fiber optik hatta geçmek gerekir. Kablo kategorisini yükseltmek bu sınırı değiştirmez.

Ev ve ofis için ne seçmeli?

Yeni tesisat yapılıyorsa: Cat6 ideal denge noktasıdır. Fiyat farkı Cat5e’ye göre azdır ve gelecekteki 10 Gbps ihtiyacına kısa mesafede cevap verir.

Duvara gömülüyorsa: Bir kademe yukarı çıkmak mantıklıdır. Kablo sonradan değiştirmesi en zor bileşendir; Cat6a uzun vadeli yatırımdır.

Sadece internet bağlantısı için: Ev internet hızları çoğunlukla 1 Gbps altındadır; Cat5e bile yeterlidir. Yüksek kategori kablo internet hızını artırmaz.

NAS veya yerel ağ aktarımı varsa: Cihazlar arası hız kabloya bağlıdır; burada Cat6/Cat6a gerçek fark yaratır.

Kaçınılması gerekenler: CCA (bakır kaplı alüminyum) kablolar ve kategori iddiası olan ama sertifikasız ucuz makaralar. Kablo maliyeti, işçilik ve sonradan değiştirme maliyetinin yanında küçük kalır.

Sıkça Sorulan Sorular

Cat6 ile Cat6a arasındaki fark nedir?

Cat6 10 Gbps hızı 55 metreye kadar taşır, Cat6a ise 100 metreye kadar taşır. Cat6a daha kalın ve pahalıdır. Ev kullanımında Cat6 yeterlidir; kurumsal ve uzun hatlarda Cat6a tercih edilir.

Ethernet kablosu en fazla kaç metre olabilir?

100 metre. Bunun 90 metresi sabit tesisat, 10 metresi patch kablolarıdır. Kategori yükseltmek bu sınırı uzatmaz. Daha uzun mesafede araya switch konur veya fiber optik kullanılır.

T568A mı T568B mi kullanmalıyım?

İkisi de çalışır, önemli olan kablonun iki ucunda aynı standardı kullanmaktır. Türkiye’de yaygın kullanım T568B’dir. Mevcut tesisatta hangisi varsa onunla devam edilmelidir.

Ekranlı kablo her zaman daha iyi midir?

Hayır. Ekranlı kablonun faydası ancak ekran düzgün topraklandığında ortaya çıkar. Topraklanmamış ekran anten gibi davranır ve gürültüyü artırır. Ev ve ofiste UTP genellikle daha doğru seçimdir.

Bağlantım neden 100 Mbps’te kalıyor?

Gigabit için sekiz telin de bağlı olması gerekir. Uçta bir çift kopuk veya eksikse bağlantı kurulur ama hız 100 Mbps’e düşer. Kablo test cihazıyla tüm pinleri doğrulayın.

PoE için özel kablo gerekir mi?

Kategori olarak Cat5e yeterlidir ancak kablonun tam bakır olması şarttır. Bakır kaplı alüminyum (CCA) kablolar PoE altında aşırı ısınır ve yangın riski yaratır. Yüksek güçlü PoE’de Cat6 önerilir.

Tesisat kablosuna RJ45 konnektör takabilir miyim?

Önerilmez. Tesisat kablosu tek telli iletken içerir ve bükülmeye dayanmaz; konnektör dibinde zamanla kırılır. Doğru yöntem keystone jak veya patch panele sonlandırıp patch kabloyla bağlanmaktır.

Cat8 almak mantıklı mı?

Ev ve ofis için gereksizdir. Cat8 yalnızca 30 metreye kadar yüksek hız verir, kalın ve pahalıdır. Veri merkezi içi kısa bağlantılar için tasarlanmıştır. Cat6 veya Cat6a çok daha uygundur.

Crossover kablo hâlâ gerekli mi?

Hayır. Modern ağ cihazları Auto-MDIX özelliğiyle bağlantı yönünü otomatik algılar. Düz (straight) kablo her durumda çalışır. Crossover yalnızca çok eski ekipmanlarda gerekirdi.

Ethernet kablosunu elektrik kablosuyla aynı kanaldan geçirebilir miyim?

Önerilmez. Elektrik hattı ethernet kablosuna gürültü bindirir ve bağlantı kesintileri yaşanır. En az 20 cm mesafe bırakın; kesişme gerekiyorsa dik açıyla geçirin.
